No.1: Después de laminación en caliente, recocido, decapado y decapado.La superficie de la chapa de acero tratada es una superficie mate, algo rugosa.
No.2D: Es mejor que N0.1, y también es una superficie opaca.Después de laminación en frío, recocido, decapado y finalmente laminación ligera con rodillos bastos.
No.2B: este es el más utilizado en aplicaciones arquitectónicas, excepto que después del recocido y desincrustado, se realiza un laminado en frío ligero final con un rodillo de pulido, el otro proceso es el mismo que el 2D, la superficie es ligeramente brillante y puede ser pulido
Recocido brillante No.2B: esta es una superficie reflectante que se enrolla con rodillos pulidos y recocido final en un control
atmósfera.El recocido brillante aún conserva su superficie reflectante y no produce incrustaciones.
N° 3: representado por 3A y 3B."
3A: La superficie se muele uniformemente y el tamaño del grano abrasivo es 80-100.

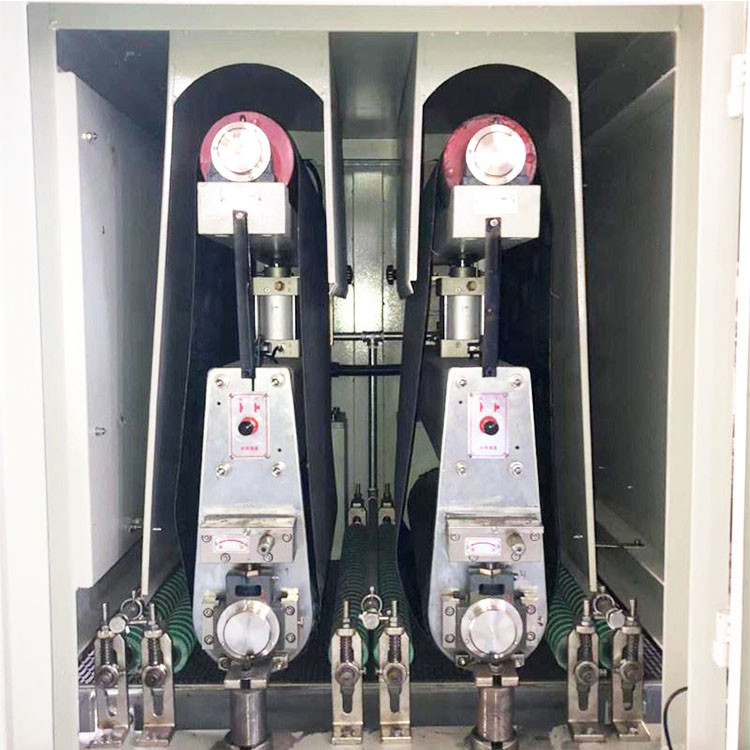

3B: la superficie rugosa está pulida y la superficie tiene granos rectos uniformes.Por lo general, se pule en el tablero 2A o 2B con una banda abrasiva con un tamaño de partícula de 180-200.
No.4: Acabado superficial unidireccional, poco reflectante, este acabado es probablemente el más versátil en aplicaciones arquitectónicas.Los pasos del proceso son, en primer lugar, el pulido con abrasivos gruesos y, finalmente, el esmerilado con abrasivos con un tamaño de partícula de 180.
No. 6: Es una mejora adicional del No. 4. Se pule con cepillo tampico para pulir en medios abrasivos y oleosos.4 superficies.Este acabado superficial no está incluido en "British Standard 1449", pero está disponible en American Standard.
No.7: Conocido como pulido brillante, se trata de pulir la superficie que ha sido esmerilada muy finamente pero que todavía tiene rayones.
Normalmente se utiliza una placa 2A o 2B, con una rueda de pulido de fibra o tela y la pasta de pulido correspondiente.
No.8: Superficie pulida como un espejo con alta reflectividad, a menudo llamada acabado de espejo porque refleja una imagen clara.Pulido continuo de acero inoxidable con un abrasivo fino, seguido de una pasta de pulido muy fina.
Nivel de acabado superficial 14 = Ra 0.012
Nivel de acabado superficial 13 = Ra 0.025
Nivel de acabado superficial 12=Ra 0.050
Nivel de acabado superficial 11 = Ra 0.1
Acabado superficial grado 10 = Ra 0,2
Grado de acabado superficial 9 = Ra 0,4
Acabado superficial grado 8 = Ra 0,8
Grado de acabado superficial 7 = Ra 1.6
Grado de acabado superficial 6 = Ra 3.2
Grado de acabado superficial 5 = Ra 6.3
Acabado superficial grado 4 = Ra 12,5
Acabado superficial nivel 3 = Ra 25
Acabado superficial clase 2 = Ra 50
Acabado superficial clase 1 = Ra 100
Las unidades de rugosidad superficial anteriores son todas μm, es decir, micras.
